【应用案例】空压机壳体加工
2021-08-19
空压机壳体结构
空压机壳体上设置有若干个巨细纷歧的带装置孔的装置部，装置部通过若干支持筋与壳体毗连，壳体上设置有与装置部数目相同的润滑孔，且每个所述装置部的装置孔至少与一个润滑孔接通。支持筋内设置有若干纵横漫衍的润滑道，每个润滑孔至少与一个润滑道相通，从而能提高壳体存储润滑油的空间。当不贯注润滑油时，润滑道及润滑孔对壳体内部起到散热的作用。壳体底部辨别设置有四个支持脚，支持脚上开设有牢靠孔。

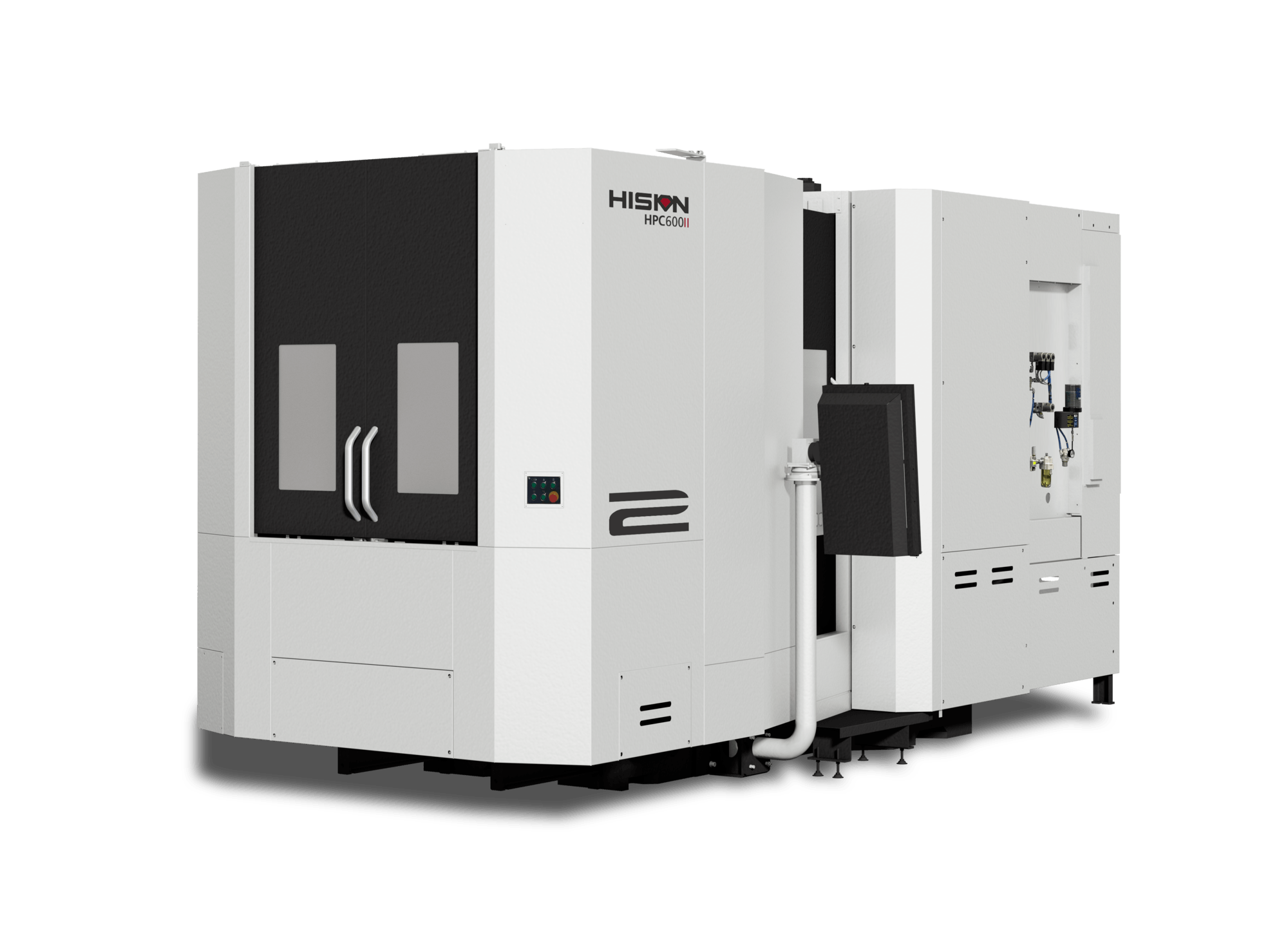

应用机床：HPC600Ⅱ卧式加工中心
主要特征
新一代HPC600Ⅱ卧式加工中心基础大件均通太过析盘算，优化了筋腔结构。厚实的整体式床身，团结三轴重型滚珠导轨并搭载集成式高速电主轴，能够应对从高速、高精度到重切削加工，从铝件、钢件到铸件等种种质料加工。普遍适用于汽车、塑料机械等细密机械加工。
主要参数
1、三轴行程X/Y/Z：800/800/850mm
2、事情台尺寸:500mm×550mm
3、事情台承重：1000kg
4、快速移动速率X/Y/Z：60/60/60m/min
5、主轴转速：8000rpm
6、主轴功率：26/45kW
7、主轴扭矩：305/623N?m
加工流程：卧加柔性自动生产线
PG赏金女王精工卧加柔性自动生产线适用于种种箱体、阀块、壳体、支架类零件的加工，能一次装夹多种差别零件，实现24小时一连事情。柔性自动生产线大幅度提高了制造柔性和生产效率，实现无邪的批量生产模式，缩短生产周期，包管产品质量，降低生产本钱，以获得更好的效益。
产品加工工艺

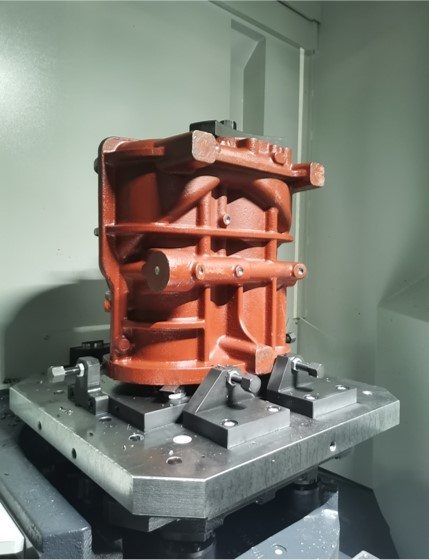

OP10：工件用毛胚底面接触工装，每个毛胚差别较大，因此在装置时需要使用直角尺校正再夹紧，一序主要以钻孔，螺纹为主，使用复合钻可提高加工效率，部分孔深100-200mm，机床须配备中心出水。

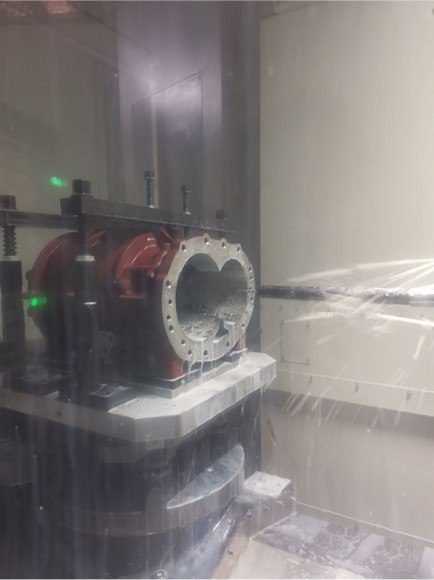

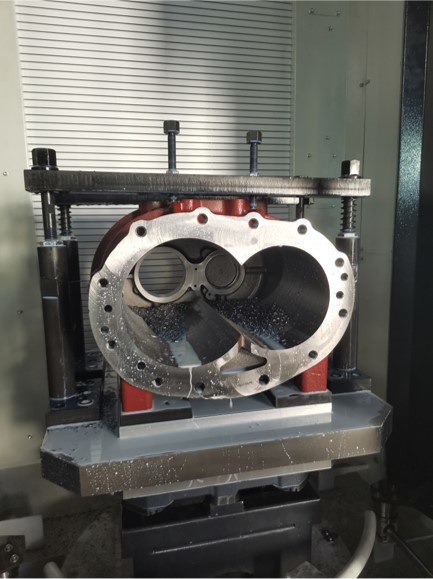

OP20：二序有三处需要注重。
一：八字孔需选用直径D180长度H350镗刀，为避免发震转速不得凌驾S250。
二：八字孔底部需要铣面和打孔攻丝、刀竿长度转速需抵达400mm、因此铣盘选用防震刀杆较量合适，打孔和攻丝的刀柄，需要注重刀柄和工件干预。
三：D8,D9的深度320mm，需要先钻指导孔，然后配合枪钻加工，并包管中心出水的压力。
